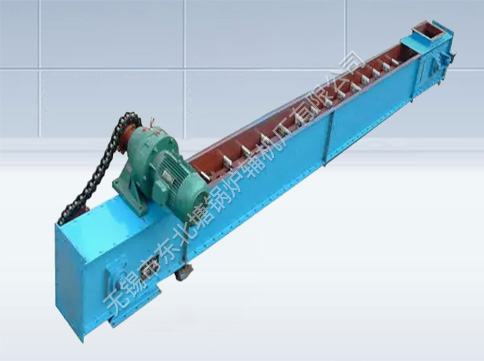

FU型鏈式輸送機

FU型鏈式輸送機（簡稱“鏈運機”）是引進日本和臺灣先進技術設計制造成的一種用于水平（或傾斜≤15°）輸送粉狀、粒狀物料的機械新產品，在技術上處于。本產品設計合理，結構新穎，使用壽命長，運轉可靠性高，節能高效，密封。安全且維修方便。其使用性能明顯優于螺旋輸送機、埋刮板輸送機及其他輸送設備，是一種較為理想的新型輸送設備。產品已廣泛用于建材、建筑、化工、火電、糧食加工、礦山、機械、冶煉、交通、港口和運輸等行業。

各機型技術參數和鏈速推薦表

型號	槽寬（mm）	理想粒度（mm）	10% 大粒度	大輸送斜度	適輸送（m3/h）*							物料濕度
					鏈條線速（m/min）
					10	12	13.5	15	16	20	25
FU150	150	<4	<8	≤15°	6-9			9-13		12-18	15-23	≤5%
FU200	200	<5	<10		12-16			18-24		24-32	30-40
FU270	270	<7	<15		21-30	25-36	28-40	31-45	34-48	42-60	52-75
FU350	350	<9	<18			40-56		54-57		72-100	90-125
FU410	410	<11	<21			55-80		70-100		95-130	105-150
FU500	500	<13	<25			80-110		105-145		140-200	160-225
FU600	600	<15	<30			115-160		150-210		200-290	230-300

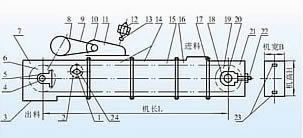

FU型鏈板輸送機示意

編號	1	托輪軸	9	動力鏈條	17	進料口
	2	托輪	10	小鏈輪	18	尾軸承箱
	3	出料口	11	變速箱	19	尾輪
	4	頭軸	12	電機	20	尾軸
	5	軸承座	13	聯軸器	21	尾節
	6	頭部鏈輪	14	中間節（標準）	22	調節絲桿
	7	頭節	15	輸送鏈	23	導軌
	8	從動鏈輪	16	中間節（標準）	24	帶座菱形軸承

*本圖的驅動裝置系X2制法，在X1制法中，11和12合為一件，采用減速電機。
